پنل اعلام حریق ساختمان

خانه » پنل اعلام حریق ساختمان

این روزها بسیاری از منازل و آپارتمان‌ها برای گرفتن پایان کار باید استانداردهای اعلام و اطفاء حریق را رعایت کنند. همانطور که از نام آن پیداست سیستم اعلام حریق وظیفه اطلاع رسانی وقوع آتش سوزی را برعهده دارد. پنل اعلام حریق نیز به عنوان مرکز این سیستم، حسگر های مختلف را بهم متصل می‌کند. در مقاله امروز میخواهیم بیشتر با کاربرد این پنل آشنا شویم.

در مقاله سیستم اعلام حریق ساختمان به انواع حسگرها و دتکتور های تشخیص حریق اشاره کردیم. این حسگرها توسط مدار‌های خطی به پنل اعلام حریق متصل می‌شوند. همچنین این پنل ها نیز انواع مختلفی دارند :

پنل آدرس پذیر: در این نوع پنل هر حسگر یک کد و آدرس مشخص دارد، که در صورت فعال شدن یا بروز خطا، می‌توانید کد و آدرس آن را به صورت دقیق بر روی نمایشگر پنل مشاهده کنید. از ویژگی های جالب این پنل می‌توان به این مورد اشاره کرد که می‌توانید برای حسگر هر منطقه آلارم به خصوص تعریف کنید. البته این پنل برای پروژه‌های بسیار بزرگ استفاده می‌شود و کمتر می‌توانیم آن را در مجتمع های مسکونی مشاهده کنیم.

پنل متعارف: این پنل‌ها بیشترین استفاده را در پروژه های کوچک و منازل مسکونی دارند. در این پنل‌ها به هر چند حسگر یک زون اختصاص داده می‌شود. برای مثال اگر در طبقه دوم 6 حسگر وجود داشته باشد، و یکی از آن ها فعال شود، در پنل اعلام حریق چراغ طبقه دوم روشن می‌شود و شما آدرس دقیقی از محل وقوع حریق ندارید.

پنل وایرلس: این پنل ها زمانی استفاده می‌شوند که سیم کشی روکار یا توکار امکان‌پذیر نباشد. بدیهی است که این پنل حسگرهای وایرلس خود را دارد. در هنگام خرید و نصب این پنل ها حتما به ارتباط مداوم حسگرها و پنل توجه کنید. این پنل‌ها می‌توانند آدرس پذیر یا متعارف باشند.

پنل اعلام حریق متعارف چگونه کار می‌کنند؟

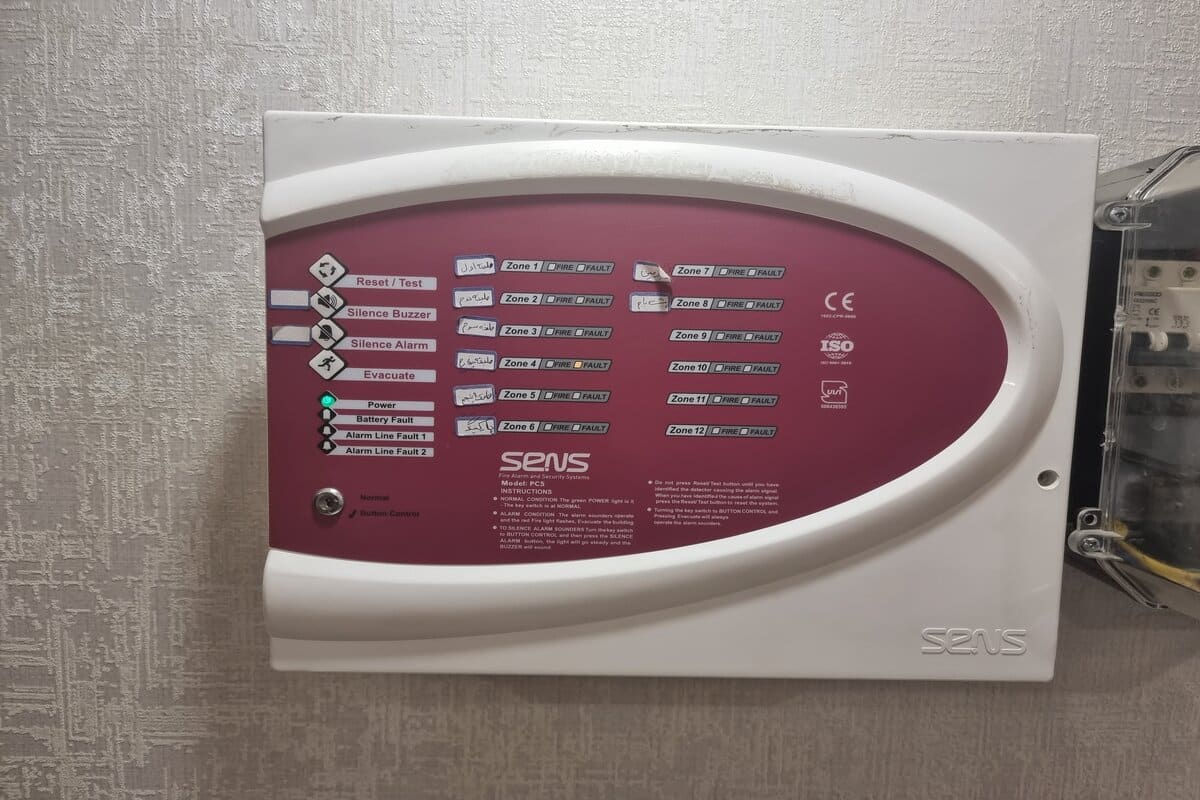

شکل بالا نمونه‌ای از یک پنل اعلام حریق ساده می‌باشد که از بخش های زیر تشکیل شده است :

Reset/Test: برای راه اندازی دوباره سیستم استفاده می‌شود و نگه داشتن آن پنل را در حالت تست آژیر‌ها و حسگرها قرار می‌دهد.

Silence Buzzer: از این دکمه باید برای قطع کردن صدای بازر خود پنل استفاده کنید.

Silence Alarm: هنگامی که آژیر اعلام حریق فعال می‌شود، باید از این دکمه جهت ریست کردن آن استفاده کنید.

Evacuate: در مواقع اضطراری و غیرقابل مهار بودن آتش سوزی، باید از این دکمه برای فعالسازی آژیر تخلیه استفاده کنید.

همانطور که مشاهده می‌کنید چهار چراغ وضعیت در زیر دکمه های اصلی پنل قرار دارند:

اولین چراغ نشان دهنده عملکرد صحیح پنل اعلام حریق است.
دومین چراغ در صورت روشن شدن، نشانه وجود خطا در باطری پنل است.
چراغ سوم و چهارم به دلیل ایجاد خطا در مدار های پنل و یا مدار حسگرها روشن می‌شوند.

زون های روی پنل نیز به خوبی مشخص است که هر زون متعلق به چه بخشی از ساختمان است. چراغ Fire نشان دهنده وقوع آتش سوزی و چراغ Fault نشانه وجود خطا در حسگر آن زون است.

بازدید دوره‌ای از پنل

روزانه: چراغ Power در وضعیت سبز باشد و چراغ هشداری روشن نباشد، در غیر این صورت اشکال را به سرویسکار گزارش کنید.

هفتگی: سوئیچ را در حالت Button Control قرار دهید. سپس دکمه Reset/Test را بفشارید. هر هفته یکی از شستی‌های ساختمان را امتحان کنید و دکمه Silence Alarm را فشار دهید و با Reset/Test آن را به حالت اول برگردانید. در پایان سوئیچ را دوباره به وضعیت Normal برگردانید.
